華菱集團

湖南華菱鋼鐵集團是由湖南三大鋼鐵企業--湘鋼、漣鋼、衡鋼聯合組建的大型企業集團，是我國十大鋼鐵企業之一。其中，華菱湘鋼作為全球產能規模最大的寬厚板生產基地，其產品應用在全球最長的跨海大橋——港珠澳大橋、全球最大的液化天燃氣項目——亞馬爾項目、全球最奢華的機場——阿布扎比國際機場等國內外重大項目中，在國際高端市場占有一席之地。

客戶需求

華菱湘鋼現有一組大型礦山機械設備，其采購商為澳大利亞某企業。海外客戶要求先出具產品的三維模型，用于與原數模進行對比檢測，確認質量合格后再發貨。

在產品交付前，通過采集的高精度三維數據提前驗貨，對于出口海外的產品（尤其是這類超大型鑄件）來說，可以有效避免因質量問題而造成的往返運輸和時間成本、人力成本等不必要的浪費。

但客戶現有的測量手段無法完成該大型鑄件的三維測量要求。想客戶之所想，中觀于去年上線的「中觀產品與工程師租賃服務」恰好可以解此“燃眉之急”。

▲點擊圖片了解更多

針對有臨時需求的客戶，以最優性價幫助篩選產品配置，同時提供專業工程師上門服務，便捷預約，極速響應，解決客戶的掃描、檢測、逆向等需求。

中觀速度

接到客戶需求后，中觀工程師在24小時內響應，提出最優解決方案，并攜帶專業的攝影測量設備與高精度激光掃描儀驅車前往現場，提供掃描服務。

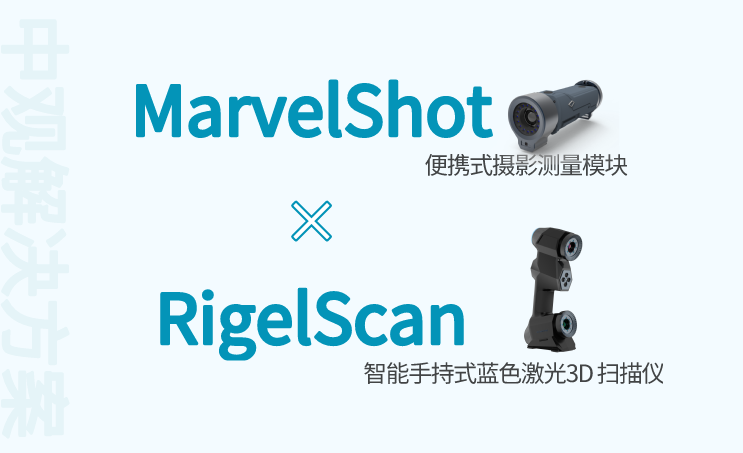

MarvelShot攝影測量

- 全局精度控制與優化；

- 采集的標志點可直接導出用于三維掃描；

- 體積精度可達0.02+0.020mm/m（與RigelScan搭配使用時）。

RigelScan Plus大范圍模式掃描

- 高效率：最高每秒135 萬次測量；

- 大范圍：最大可達600×550mm；

- 輕松靈活應對大尺寸工件（可無線操作）。

中觀服務

以專業敬業交滿意答卷

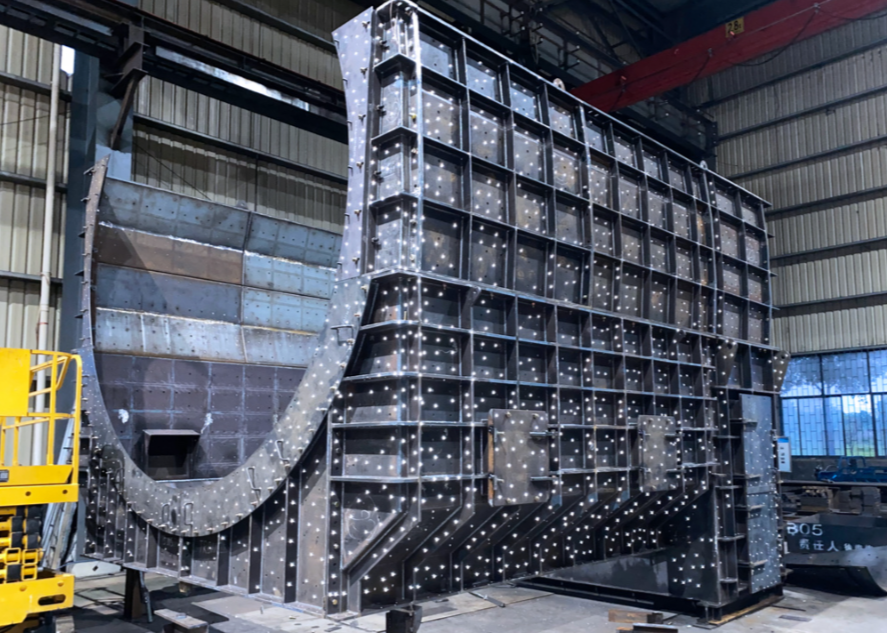

▲組件一

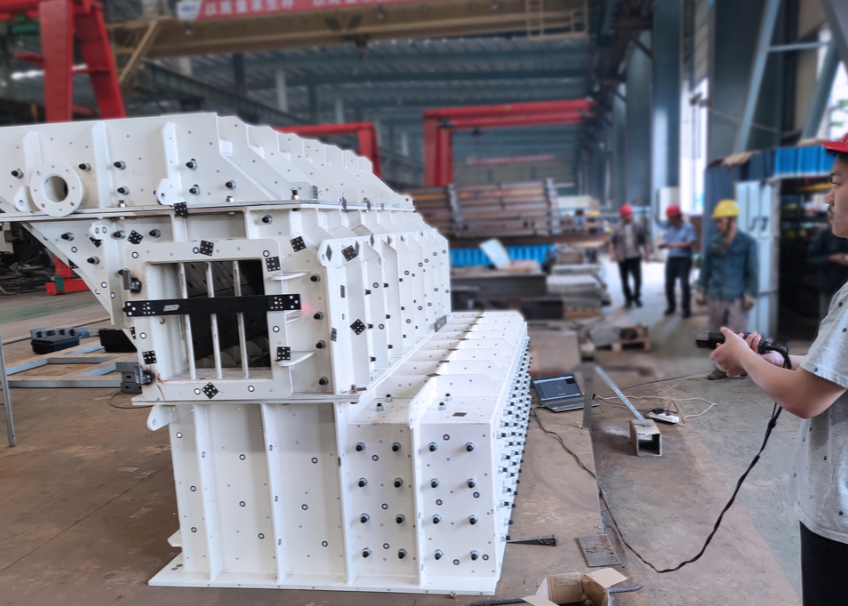

▲組件二

該礦山機械設備由2部分組件構成，分別對組件一、二進行掃描后，在軟件中進行裝配，最終完成設備整體的三維掃描數據。

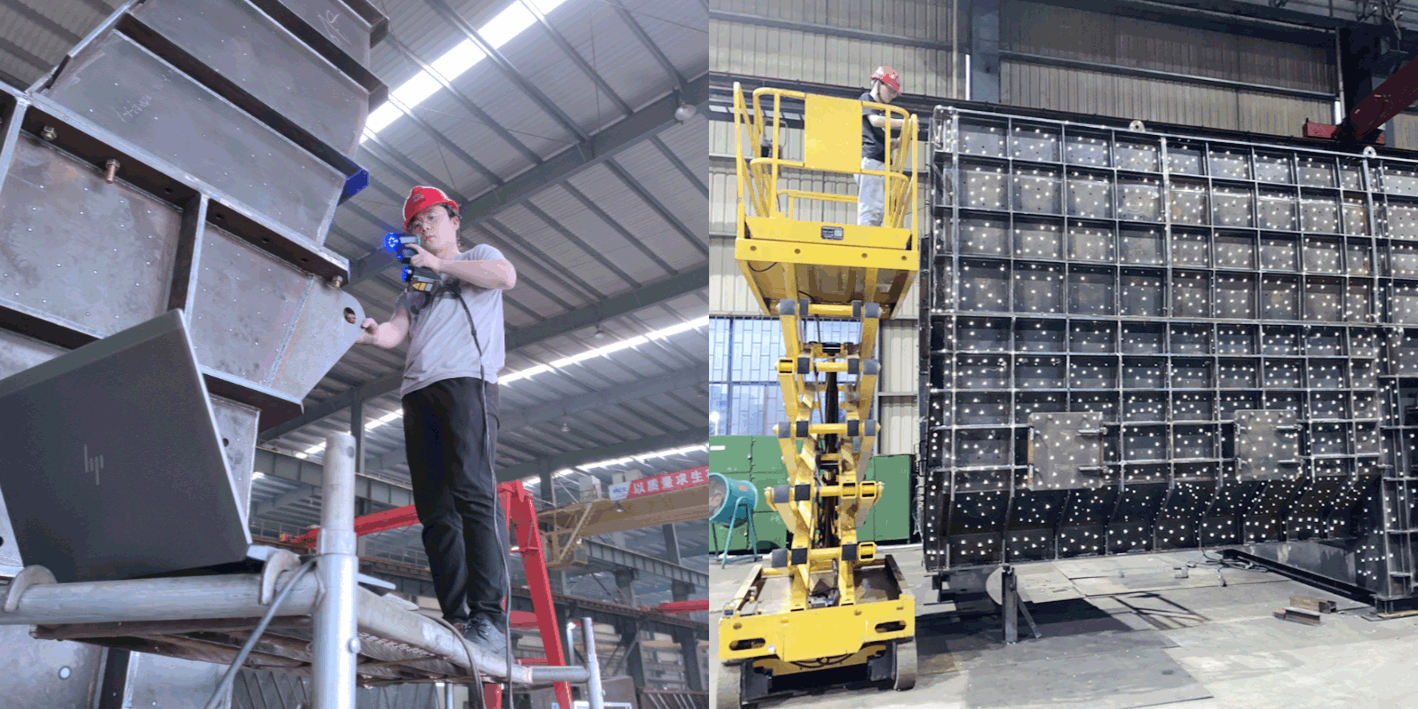

其中，組件一體積龐大（尺寸為5m×6m×8m），現場工作時需要使用腳手架、高架車等，中觀工程師全程自主完成貼點、攝影測量和掃描工作，無需客戶提供幫助。

▲攝影測量軟件界面實時顯示（組件一）

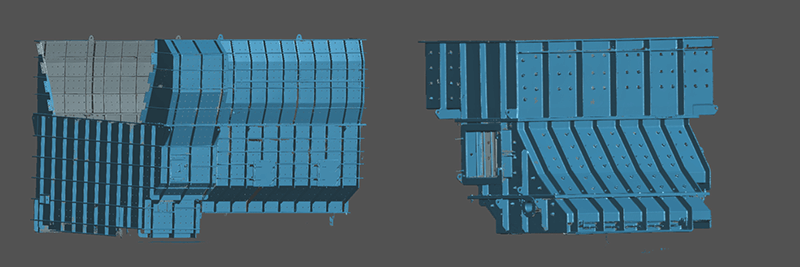

▲組件一、二的掃描數據

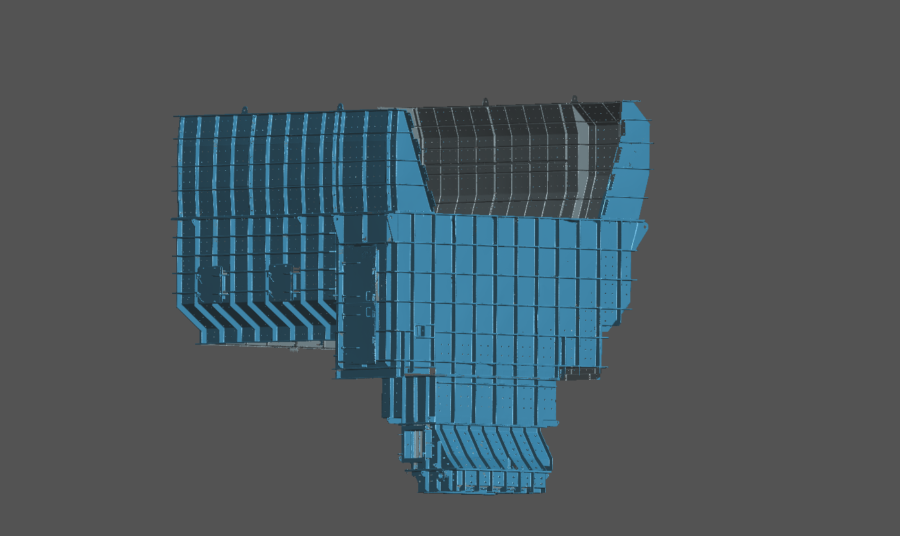

▲組件一、二在PolyWorks軟件中裝配后的數據

在需高空作業情況下，總體工作時間如下：

- 貼點：2h

- 攝影測量：20min

- 掃描：1.5h

通過掃描采集產品的三維數據，除了完成質量檢測，保證產品順利交付外，也方便進行數字化存檔，在后期產品需要分級安裝或修復時，可調用掃描數據進行指導，大大提升安裝效率和修復精度。

客戶反饋

通過此次掃描服務，客戶不僅對我們工程師的服務響應、專業技術和敬業精神表示非常滿意，對中觀高精度、純藍光的手持掃描儀也表現出極大興趣，肯定了設備的掃描速率和使用便攜性。

目前，客戶已提交采購計劃，三維掃描技術將更多地應用于華菱產品的生產制造、設計、修復等不同生命周期。
