8月30日，全球最長123米風電葉片在中復連眾成功下線！隨著市場對清潔能源的需求推動，風電葉片迎來了“大”時代——風機容量增大，被譽為風機“靈魂”的風電葉片也越來越大。

大型化發展趨勢，對風電葉片的設計制造、質量控制和運維等也提出了新的挑戰。對此，業界人士普遍認為，“精細化”是破解諸多制約，低成本實現葉片大型化、輕量化的答案。

▲尺寸突破? 精度護航

針對“百米量級”超長風電葉片，如何在產品全生命周期通過高精度的檢測保障精益品質，且看本期微課堂給出的靈活解決方案。

圖片

始于“精”——葉片模具型面控制

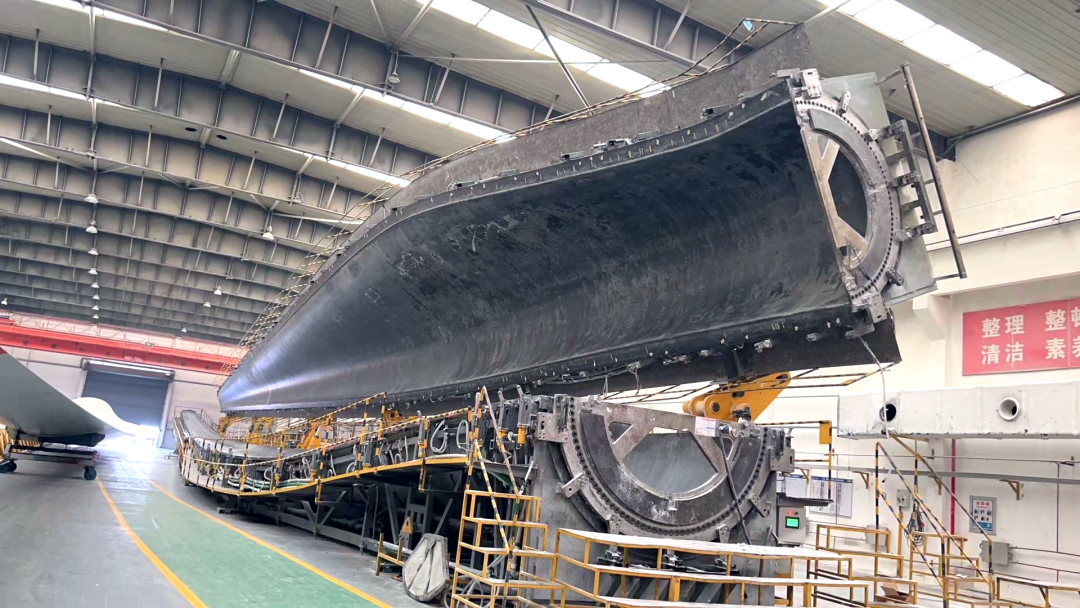

風電葉片模具的精度，決定著葉片的制造精度，而葉片翼形準確與否，直接影響風力發電的效率高低。因此，控制模具型面精度即是從“源頭”上嚴控產品質量。

我們提供的解決方案，從以下客戶需求出發：

• 隨著模具長度的增加，仍能滿足高精度的曲面檢測要求；

• 面對體型巨大、不便移動的葉片模具，測量設備可靈活適應現場工況；

• 不需要多人配合，操作簡單、高效，省時省力。

01全局定位/攝影測量

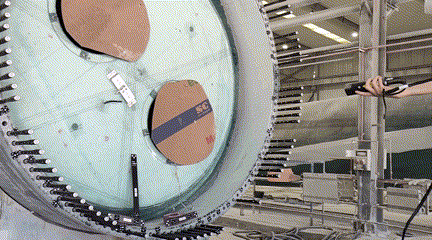

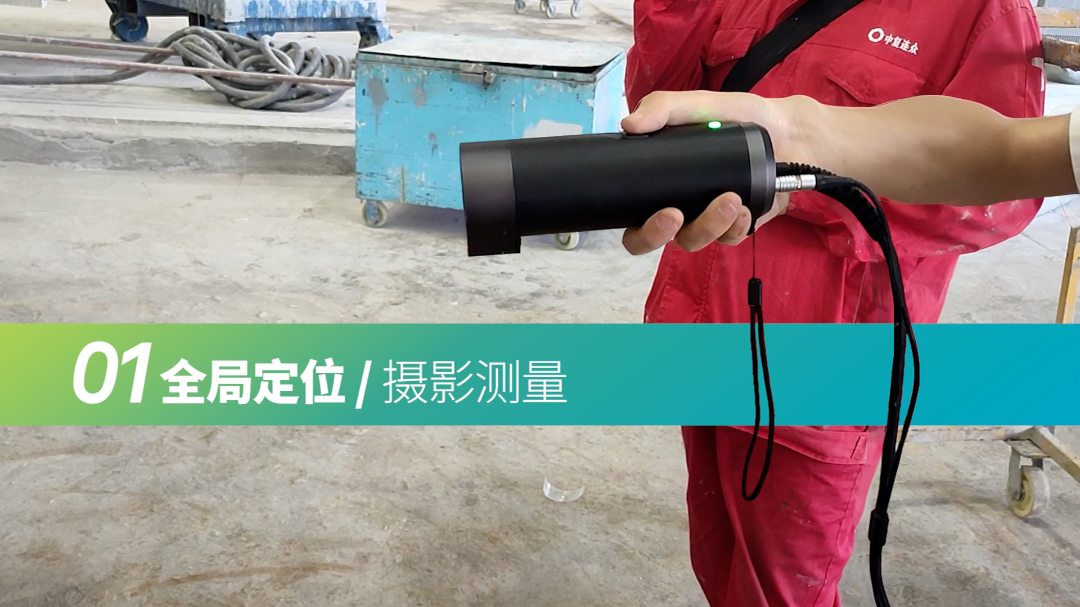

為了保證最終的數據精度，我們先使用PhotoShot Pro便攜式攝影測量模塊，利用其全局?jǐn)z影測量功能提供整體框架，為后續掃描精準定位。

PhotoShot Pro的攝影測量范圍更大，可以減少拼接次數，更好地消除累積誤差。

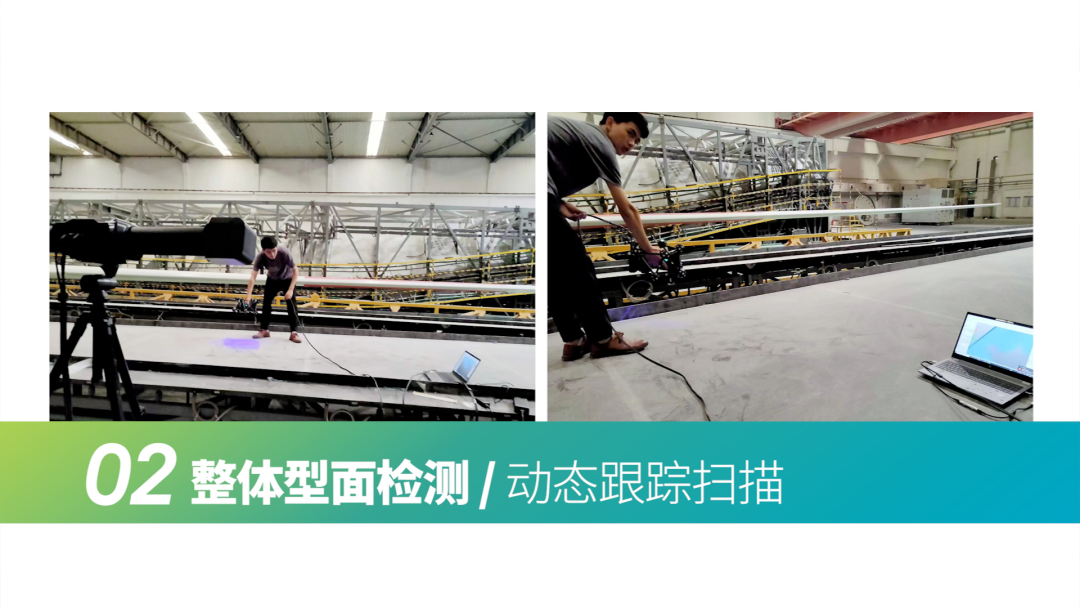

02整體型面檢測/動態跟蹤掃描

完成全局定位后，接下來選擇HyperScan智能光學追蹤3D掃描儀進行掃描工作，它具有多種不同的工作模式。

上下模合模前，在開放環境下，可以使用標準的動態跟蹤掃描模式，工作時光學追蹤器實時跟蹤掃描儀，實現車間現場環境下的高精度動態測量。因其無需貼點，掃描高效（速度達210萬次測量/秒），特別適合大尺寸的葉片模具，可有效檢測整個表面以及前、后緣，能夠顯著縮短檢測時間。

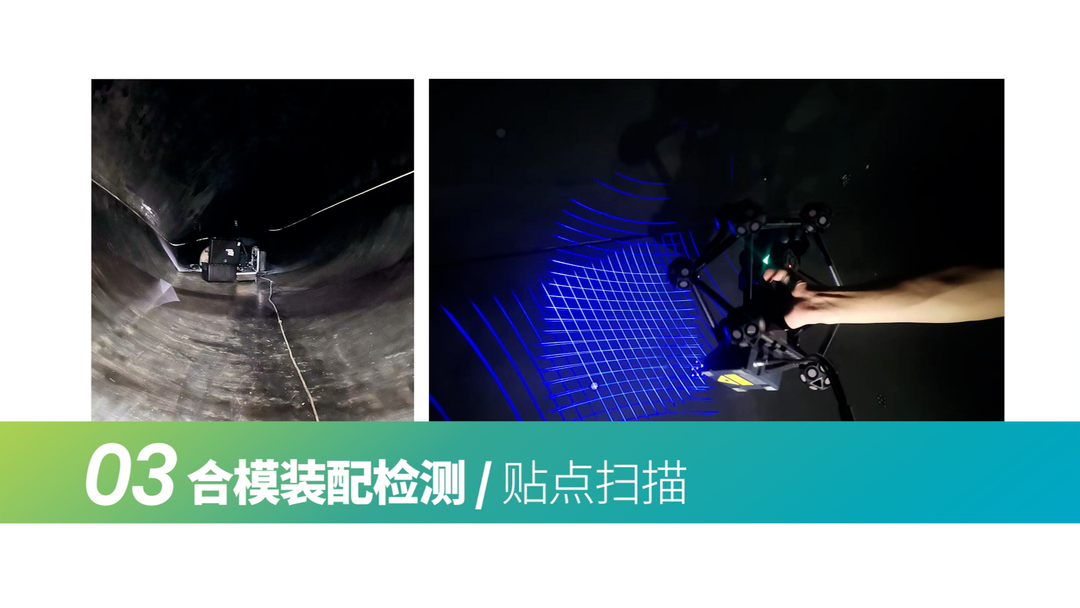

03合模裝配檢測/貼點掃描

上下模合模后，需從內部進行裝配檢測時，在封閉空間內不適合放光學追蹤器，我們采用HyperScan的貼點掃描模式，可手持掃描、靈活操作，不受空間和光線限制，能大大提升風電葉片模具安裝調試的精度與效率。

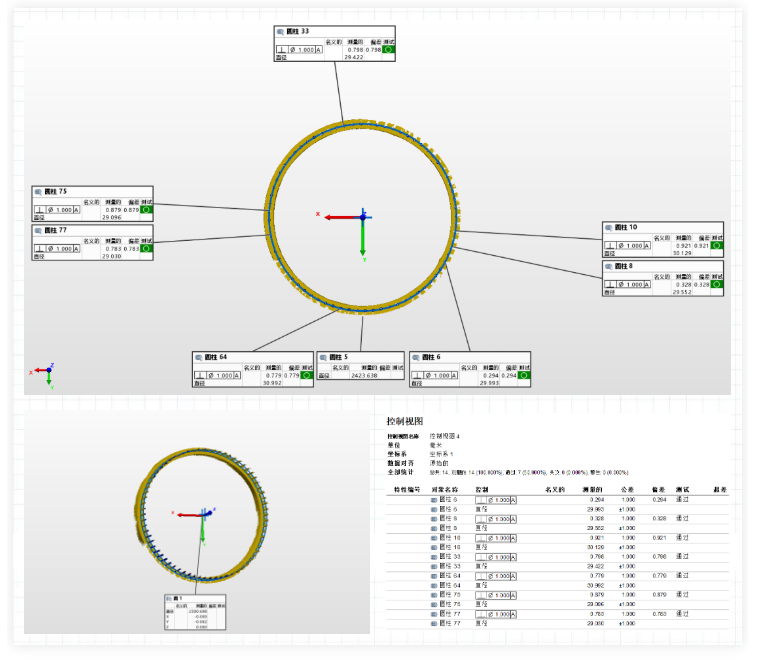

▲掃描及檢測數據（部分展示）

成于“精”——葉片根部螺栓檢測

風電葉片根部螺栓是連接葉片和風機輪轂的主要連接件，隨著葉片尺寸越來越大，根部螺栓也承受了更大的載荷，連接部位成為整體結構的薄弱環節。因而，根部螺栓的設計、制造和安裝精度等關乎著整個風電機組的安全運行。

考慮葉片根部直徑大，連接螺栓數量眾多，從效率和精度需求出發，我們推薦以下方案。

01螺栓裝配檢測/動態跟蹤掃描

螺栓安裝孔位是否滿足配合標準，安裝的總體誤差是否在設計范圍內，我們?nèi)匀徊捎肏yperScan的動態跟蹤掃描模式，充分發揮其無需貼點、掃描快速的優勢，幾分鐘即可獲取2-3m直徑范圍內的所有螺栓數據。

02螺栓形變檢測/精細掃描

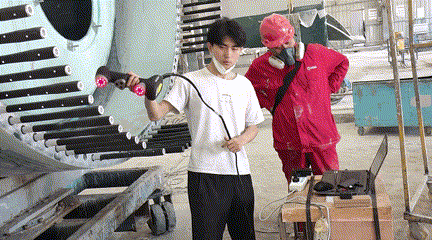

當需要對螺栓形變等細微特征進行檢測時，我們既可以采用智能光學追蹤3D掃描儀HyperScan的精細掃描模式，也可以選擇智能手持式激光3D掃描儀，其最高精度可達0.03mm。

當然，為了更好地提高整體數據精度，在掃描之前可先通過PhotoShot Pro攝影測量進行全局精度控制。

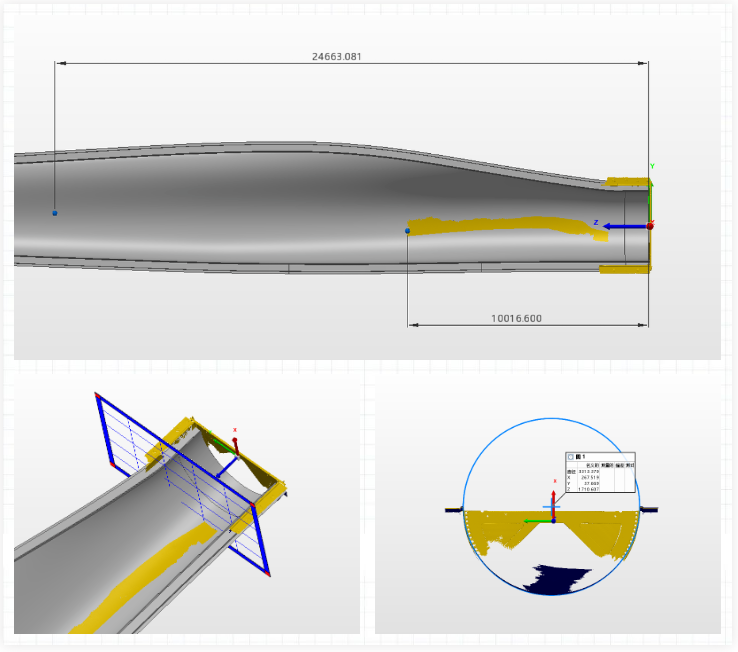

▲掃描及檢測數據（部分展示）

結語

以上測量方案，無論采用哪款設備，均可以在掃描結束后，將三維數據導入檢測軟件，生成直觀易讀的可視化報告。同時，方便對數據進行永久存檔，為后續安裝、維護或產品優化提供精準有效的數據支持。

在風電葉片的“大”變革中，正是基于技術創新和對精益求精的不懈追求，才使得中復連眾這樣的企業在市場中脫穎而出。
